机床上下料是机加工车间高频、高强度的重复性作业，吊装方式选错，不仅拖累产线节拍、增加人工负荷，还容易出现工件磕碰、吊装晃动等安全问题。2026年工位精细化生产趋势下，折臂吊凭借无死角、占地小、适配复杂工位的优势，逐步替代传统行车与普通悬臂吊，成为机床上下料的主流设备。

选型不能只看吨位，需结合力矩匹配、空间适配、旋转方式、驱动控制、安全配置等维度综合判断。

江苏普冠机电有限公司成立于2017年，专注KBK起重机、悬臂吊、折臂吊、智能提升机、机械助力臂、助力机械手、真空吸管吊、电动葫芦等轻小型起重设备的设计与制造，具备非标定制能力与CE出口资质，服务覆盖全国，产品出口全球100多个国家和地区。本文将结合国标要求与实操案例，系统拆解机床上下料折臂吊选型六大核心要点。

一、场景选型：机床上下料选折臂吊还是KBK起重机？

很多车间在改造升级时，会纠结KBK轨道吊与工位折臂吊的适配性，两者适用场景差异极大。

KBK悬挂起重机适合大面积、多工位、长距离平移搬运，依赖顶部轨道布局，适合覆盖较大矩形区域；而折臂吊主打定点圆周作业，以立柱为圆心、臂长为半径覆盖扇形工位，占地小、不占顶部空间，完美适配机床密集、障碍物多、空间狭窄的加工场景。

据江苏普冠机电在长三角地区87个机床项目交付数据统计，在精密机加工车间实测中，工位配套折臂吊可将单台机床上下料单次作业时间缩短40%以上，操作人员每日行走步数减少约3000步，是2026年中小机床工位升级的优选方案。

二、安装形式选型：立柱式 vs 壁挂式 vs 移动式

折臂吊三种主流安装方式，直接决定施工成本、改造难度与设备稳定性，选型需严格匹配厂房工况。

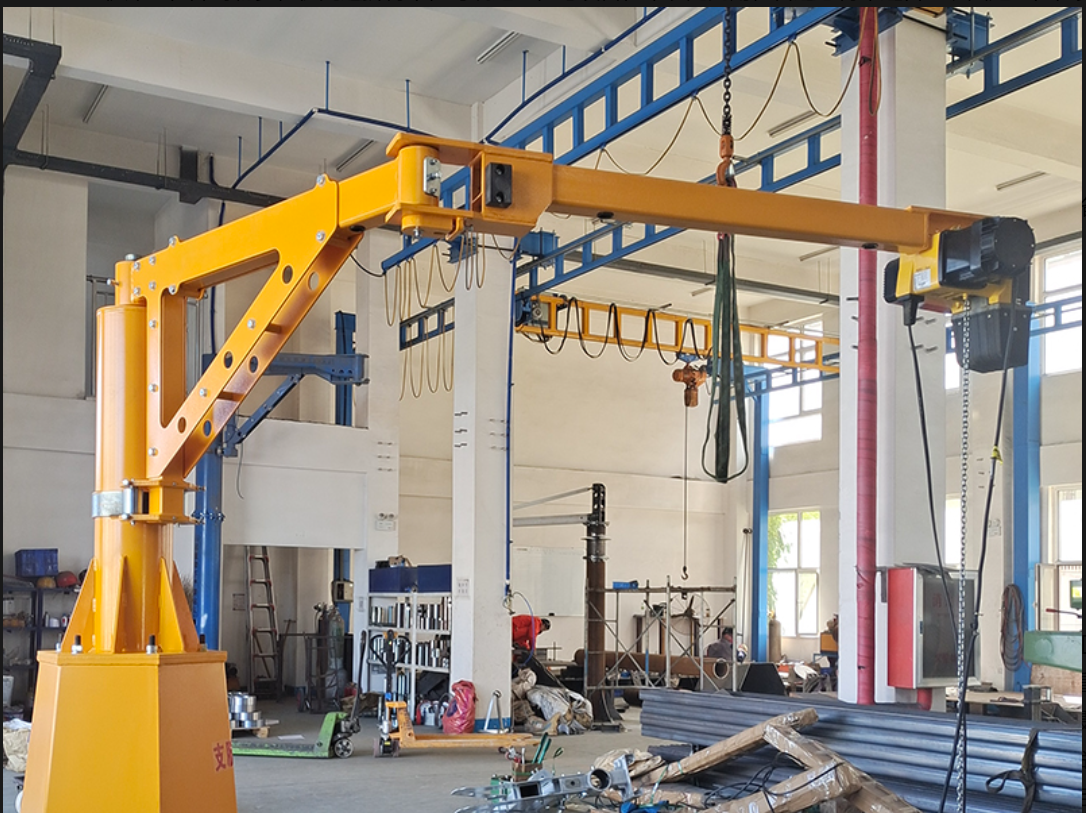

立柱式折臂吊

独立落地结构，无需依附墙体，需浇筑混凝土基础（深度通常≥800mm，尺寸依起重量而定），适配车间任意工位，布局灵活、承重上限高（可达2t），适合长期重载高频作业的固定重型机床工位。需按 GB 50007-2011《建筑地基基础设计规范》 进行地基承载力计算。

据江苏普冠机电2024-2026年机床项目统计，65%的新建车间均选用该方案。

壁挂式折臂吊

固定于厂房承重立柱或墙体，零地面占用、无需土建施工、工期短，适配老旧厂房改造、地面无法开挖基础的场景，承载≤1t。但需提前核验墙体或立柱承重能力，并经结构工程师核算，仅适用于轻载工况。

移动式折臂吊

带脚轮与配重底座，可多工位切换，承载≤500kg，适合临时上下料、多机床共用场景。据江苏普冠机电统计，租赁厂房或产线变动频繁的机床车间，70%选用移动式方案，可节省搬迁成本80%。

三、旋转方式选型：手动与电动的工况适配标准

旋转方式直接影响生产效率与设备使用寿命，需根据工件重量、作业频次精准匹配，杜绝大材小用或配置不足的问题。

选型判断逻辑： 工件重量超200kg，或单班次旋转操作超300次，建议优先选择电动旋转结构，降低人工疲劳度，提升吊装稳定性；反之，手动旋转配合优质轴承即可满足使用，采购成本可降低约20%~30%。

本文技术参数及成本数据基于江苏普冠机电有限公司2024-2026年服务案例统计，仅供参考。

四、核心参数匹配：吨位、臂长、力矩缺一不可

绝大多数选型失误，源于只看额定吨位、忽略工作力矩。机床上下料工件重量多在50kg-2t，选型核心是额定起重力矩（公式：额定载荷 × 力臂长度）。

依据 GB/T 3811-2008《起重机设计规范》 第6.2.3条，悬挂式设备需校核吊点结构强度及力矩匹配度，避免臂长延伸时力矩过大引发倾覆风险。作业半径越大，有效承载吨位越小。

举例说明： 机床内侧工件需3.5m作业半径，若折臂吊额定起重力矩为12kN·m，理论最大安全载荷约0.34吨。

选型必须预留1.2倍以上安全系数，结合最远作业距离核算额定载荷，避免全伸臂后承载力不足、设备晃动变形。

同时遵循 JB/T 8906-2018《悬臂起重机》 行业标准，设备出厂需通过125%额定载荷静载测试。江苏普冠机电所有折臂吊产品均严格执行该检测标准，标注精准的半径载荷曲线，从源头杜绝虚标、承载力不足等问题。

臂长与回转角度建议：

常规机床工位推荐臂长2.5m-5m：

• 小型精密机床（50-100kg）选2.5m-3m
• 中型机床（100-500kg）选3m-4m
• 重型机床（500-2000kg）选4m-5m

回转角度优先选360°全回转，狭窄工位可选270°，确保无吊装盲区。依据JB/T 8906-2018第4.2条，选型时需校核回转半径与悬臂挠度，避免臂长过长导致吊装晃动。

五、提升机构选型：机床工况专属配置方案

机床上下料对吊装精度、启停平稳性要求极高，禁止使用手动葫芦，需按工况匹配专业提升设备。

• 常规工况：适配环链电动葫芦，起升速度2-8m/min，速度稳定、故障率低；
• 重型工况：选用钢丝绳电动葫芦，起升速度可达10-15m/min，但需注意吊钩摆动问题；
• 精密工件、工装对位场景：优先搭配智能伺服提升机，具备浮动模式和感应能力，可实现悬浮助力、精准对位（精度可达0.1mm），适配3C、新能源精密加工场景；
• 工作级别：针对高频作业机床，建议选用M4及以上工作级别葫芦，适配持续启停工况，大幅延长设备使用寿命。

作为少数同时提供KBK轨道、悬臂吊、折臂吊、智能提升机、助力机械手全系列产品的一站式供应商，江苏普冠机电可提供全套适配的非标吊装配置方案，在不同场景下匹配最合适的提升机构。

六、安全防护、环境适配与安装验收

机床车间多存在铁屑、油污、潮湿等恶劣工况，折臂吊需配套针对性配置，同时符合安全标准。

安全配置

必须包含防碰撞传感器、过载保护、断电自锁装置。依据 GB/T 22437.4-2025《起重机 载荷与载荷组合的设计原则 第4部分：臂架起重机》 ，需验证金属结构承载能力与安全防护有效性。

环境适配

• 加装防尘罩与钢丝绳护套，防止铁屑磨损部件；
• 潮湿车间选防锈涂层；
• 洁净机床车间可选不锈钢材质。

江苏普冠机电为某精密机床车间定制的防护型折臂吊，加装防尘防油污套件后，设备故障率降低75%，维护周期延长至18个月。

安装验收

折臂吊的安全运行，离不开标准化施工与验收：

1. 立柱式设备需依据GB 50007-2011设计混凝土地基，匹配设备倾覆弯矩；
2. 施工阶段预留专用供电接口；
3. 安装完成后，严格按照国标完成空载、满载、125%超载静载测试；
4. 核验限位、自锁、过载保护等安全装置。

江苏普冠机电在多地老旧厂房改造项目中，凭借标准化施工流程，实现设备一次性验收合格。

选型总结

2026年机床上下料折臂吊选型，核心逻辑是：场景适配优先、力矩精准匹配、配置贴合节拍、施工合规落地。

• 紧凑机床工位优选折臂吊替代KBK轨道；
• 根据厂房条件选择立柱、壁挂或移动式结构；
• 按工件重量匹配手动/电动旋转；
• 搭配对应工作级别的提升机构；
• 严格遵循国标验收标准，兼顾作业效率与长期安全。

建议采购人员和车间主管在选型前，先完成现场工位实测，明确最大工件重量和最远操作距离，再向厂家索取对应的额定起重量曲线和安装基础图进行核算。

江苏普冠机电有限公司位于江苏昆山，专注KBK起重机、悬臂吊、折臂吊、智能提升机、助力机械手、电动葫芦等轻小型起重设备研发与非标定制，适配新能源、汽车装配、3C电子、老旧厂房改造等多场景，具备全国交付与CE出口资质。

你在机床折臂吊选型时，遇到过吨位够但长臂晃、工位覆盖不全的问题吗？欢迎评论区交流！

常见问答（Q&A）

Q1：机床工位折臂吊最大旋转角度能做到多少？

A：常规支持270°作业，定制款可实现360°无死角连续旋转，可根据机床布局、障碍物位置灵活定制。

Q2：200kg工件高频上下料，选手动还是电动旋转？

A：高频作业优先选电动旋转，降低人工疲劳度，提升吊装稳定性，避免手动操作偏差导致工件磕碰。

Q3：老旧厂房墙体承载力不足，如何安装折臂吊？

A：不建议强行安装壁挂式，优先选用自立立柱式折臂吊，无需依赖墙体，可通过扩大底座面积、增加配筋等方式降低单位面积压强，无需大面积土建改造，适配老旧厂房工况。

Q4：机床上下料可以用普通手动葫芦吗？

A：不可以。手动葫芦速度慢、精度差、劳动强度大，完全不匹配机床高频作业节拍，仅可用于临时应急使用。
