车间安装定柱式悬臂吊，地基设计施工失误易引发设备倾斜、基础开裂，返工成本远高于设备本身。定柱式悬臂吊地基需结合载荷、地质按规范设计，才能保障长期运行安全。

江苏普冠机电有限公司成立于2017年，总部位于江苏昆山，专注悬臂吊、KBK起重机、智能提升机、助力机械手等轻小型起重设备研发制造，产品出口全球100多个国家和地区。

一、基础设计的核心规范依据

定柱式悬臂吊基础设计需同时满足起重设备与建筑结构两类规范，安全等级按二级执行：

• GB/T 3811-2008《起重机设计规范》 、JB/T 8906-2018《旋臂起重机》 ：明确载荷计算原则、倾覆稳定性验算要求，是悬臂吊基础设计的核心设备依据。
• GB 50007-2011《建筑地基基础设计规范》 ：规定地基承载力计算、基础尺寸设计的通用建筑标准。
• GB 50204-2015《混凝土结构工程施工质量验收规范》 、GB/T 3098.1《紧固件机械性能》 ：分别用于混凝土施工验收、地脚螺栓强度校核。

据江苏普冠机电过往项目统计，80%以上的地基安全问题源于未按规范验算倾覆力矩，盲目缩小基础尺寸或降低混凝土标号。尤其2t以上重载机型需专项计算，不可直接套用小吨位设备参数。基础尺寸偏小或混凝土标号偏低，短期看能省下几千块钱，但长期使用中基础开裂、设备晃动带来的停机损失，往往十倍于当初省下的费用。

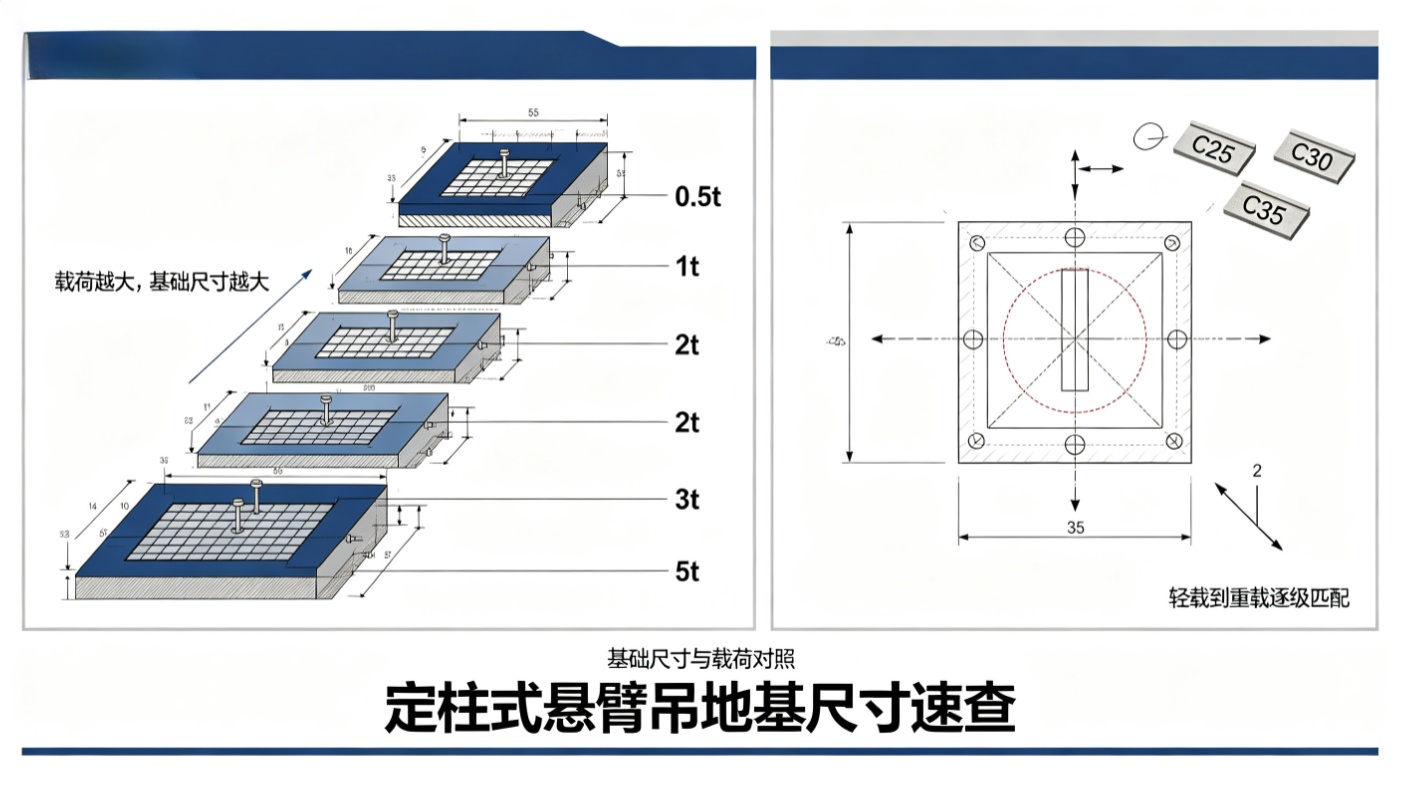

二、不同吨位悬臂吊地基核心参数对照

以下参数适用于地耐力≥150kPa的室内常规工况（工作级别A3），室外、软土地基或臂长超出范围需另行加大设计：

本文技术参数及成本数据基于江苏普冠机电有限公司2024-2026年服务案例统计，仅供参考。

针对老旧厂房改造场景，若原有混凝土地面厚度≥200mm、强度达标，0.5t以下轻型机型可采用化学锚栓固定方案，无需独立浇筑基础。江苏普冠机电已在长三角多个老旧厂房改造项目中应用该方案，可大幅降低基建成本与施工周期。

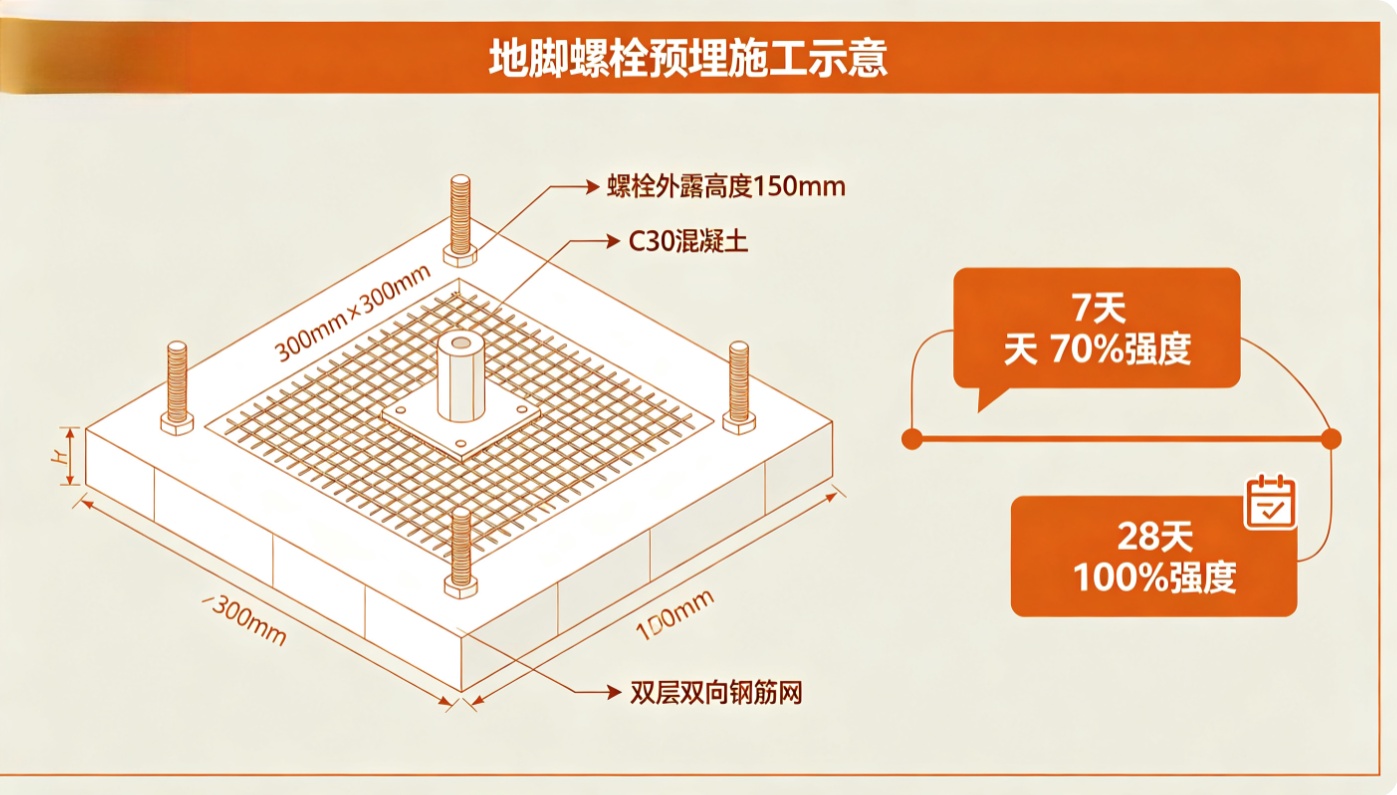

三、预埋地脚螺栓技术与安装要求

地脚螺栓是连接设备与基础的核心锚固件，直接影响安装精度与运行安全：

• 材质等级：优先采用8.8级高强螺栓（35CrMo或40Cr材质，调质处理），抗拉强度≥800MPa。
• 埋深要求：有效锚固深度为螺栓直径的25-30倍。如M30螺栓埋深≥750mm，底部做弯钩或焊锚板增强抗拔力。
• 定位精度：中心距偏差≤±3mm，垂直度偏差≤1/1000，标高偏差≤±3mm。采用定位支架固定螺栓组，防止浇筑时移位。
• 防松防腐：安装后采用双螺母防松，螺栓外露丝扣保留2-3牙；表面做热镀锌或防锈漆处理，延长使用寿命。

为便于现场施工，不同吨位悬臂吊的预埋螺栓定位尺寸可参考下表，施工前建议按设备厂家提供的最新图纸复核：

江苏普冠机电交付设备时，随货提供标准地脚螺栓图纸与预埋定位图，施工方可提前作业；在新能源电池产线项目中，通过定位支架精准固定螺栓组，预埋位置偏差控制在±2mm以内，有效缩短了现场安装调试周期。

四、基础配筋施工规范

基础配筋用于抵抗设备运行产生的倾覆弯矩与交变动载荷：

• 采用HRB400级三级带肋钢筋，设置双层双向钢筋网，纵筋底部弯钩长度≥15d（d为钢筋直径）。
• 钢筋间距根据直径匹配：φ12钢筋间距150mm，φ16钢筋间距200mm，重载工况适当加密。
• 保护层厚度：基础底面与四周≥50mm，顶面≥40mm，避免钢筋锈蚀影响强度。
• 预埋钢板锚筋需与基础主筋可靠焊接，形成整体受力结构。

五、地基验收核心硬性指标

基础施工完成后，需通过以下项目验收方可进行设备安装：

注：常温养护条件下，7天可达设计强度70%，可用于立柱就位等轻载作业；正式满载安装调试需养护28天，强度达到100%后方可进行。条件允许时，建议补充螺栓拉拔试验，验证锚固强度是否符合设计要求。

六、特殊工况与设计升级要点

• 特殊地质与场景：软土地基需采用换填垫层、桩基础加固或加大底面积；室外露天工况需考虑风载荷加大配重，同时设置周边排水措施；每日作业8小时以上的高频重载场景，建议提高一级混凝土标号、加密配筋。
• 规范升级趋势：现行通用规范对基础抗震、抗交变应力要求提升，悬臂吊基础宜按6度抗震设防烈度初步复核，适当增加抗弯抗剪钢筋，提升长期运行稳定性。

全文总结

定柱式悬臂吊地基是设备安全运行的核心基础，各项参数需结合额定载荷、臂长、地质条件与工况频率，严格遵循国标规范设计验算。盲目缩小尺寸、降低标号看似节约成本，实则会带来基础开裂、设备倾覆等安全隐患，长期停机损失远高于基建投入。

作为同时具备悬臂吊、KBK轨道、智能提升机全系列产品制造能力的一站式供应商，江苏普冠机电可根据客户工况定制基础与设备整体方案，产品通过CE认证，支持全国交付与出口配套。

您在实际悬臂吊安装过程中遇到过哪些地基设计方面的难题？欢迎在评论区留言交流探讨。

常见问答Q&A

Q1：1t定柱式悬臂吊常规基础做多大？

A：地耐力≥150kPa的常规室内工况，臂长6m以内建议基础尺寸1.5m×1.5m，厚度0.7m，混凝土标号C25，配M27地脚螺栓。具体需结合现场地质与实际臂长复核。

Q2：地脚螺栓预埋深度怎么确定？

A：常规按螺栓直径的25-30倍计算，如M30螺栓埋深应≥750mm，同时需结合螺栓材质、混凝土锚固性能综合确定，底部做弯钩或焊锚板可增强抗拔力。

Q3：悬臂吊基础用C25混凝土够吗？

A：0.5t-1t轻载机型可采用C25；2t-3t建议不低于C30；5t及以上重载机型需采用C35及以上。标号不足会显著提升基础开裂风险，缩短使用寿命。

Q4：地脚螺栓预埋位置偏差允许范围是多少？

A：水平中心距偏差≤±3mm，垂直度偏差≤1/1000。超差会影响设备安装精度与受力均匀性，偏差过大不可强行撬弯校正，需补植锚栓或局部返工。

Q5：0.5t以下的悬臂吊可以不做独立基础吗？

A：若原有车间混凝土地面厚度≥200mm、强度达到C25以上，且土壤承载力达标，可采用化学锚栓固定；但重载、高频作业场景仍建议做独立基础。

Q6：基础浇筑后多久可以安装悬臂吊？

A：常温养护7天混凝土强度可达设计值70%，可进行立柱就位等轻载作业；正式满载安装调试需养护28天，强度达到100%后方可进行。
